ชิ้นส่วนเหล็กหล่อกราไฟท์ทรงกลมแบบกำหนดเองของจีน OEM โดยผลิตภัณฑ์หล่อแม่พิมพ์เปลือกด้วยเครื่องจักรกลซีเอ็นซีการรักษาความร้อนและการรักษาพื้นผิว
สมบัติทางกลของเหล็กหล่อเหนียว (เป็นก้อนกลม) | ||||||||
| รายการตามมาตรฐาน DIN EN 1563 | หน่วยวัด | EN-GJS-350-22-LT | EN-GJS-400-18-LT | EN-GJS-400-18 | EN-GJS-500-7 | EN-GJS-600-3 | EN-GJS-700-2 | EN-GJS-800-2 |
| สธ-จส 1015 | เอ็น-จส 1025 | คม-จส. 1020 | ทนจส.1050 | ทนจส.1060 | ทนจส.1070 | ทนจส.1080 | ||
| ความต้านแรงดึง | RM นาที MPA | 350 | 400 | 400 | 500 | 600 | 700 | 800 |
| ความแข็งแรงของผลผลิต 2% | Rp0.2 นาที MPA | 220 | 240 | 250 | 320 | 370 | 420 2) | 480 2) |
| การยืดตัว | % | 22,0 | 18,0 | 18,0 | 7,0 | 3,0 | 2,0 | 2,0 |
| ความแข็ง | HB | 110-150 | 120-160 | 140-190 | 170-220 | 200-250 | 230-280 | 250-330 |
| โครงสร้าง | ส่วนใหญ่เป็นเฟอร์ริติก | ส่วนใหญ่เป็นเฟอร์ริติก | ส่วนใหญ่เป็นเฟอร์ริติก | เฟอร์ริติก + เพิร์ลไลท์ | เฟอร์ริติก + เพิร์ลไลท์ | ส่วนใหญ่เป็นไข่มุก | มุกทั้งหมด | |
| ความเครียดเฉือน | σaB MPa | 315 | 360 | 360 | 450 | 540 | 630 | 720 |
| แรงบิด | ทีทีบี เมปา | 315 | 360 | 360 | 450 | 540 | 630 | 720 |
| โมดูลความยืดหยุ่น | อีเกรดเฉลี่ย | 170 | 170 | 170 | 175 | 175 | 175 | 175 |
| หมายเลขปัวซง | วี – | 0,280 | 0,280 | 0,280 | 0,280 | 0,280 | 0,280 | 0,280 |
| แรงอัด | σdB เมกะปาสคาล | - | 700 | 700 | 800 | 870 | 1,000 | 1150 |
| ความเหนียวแตกหัก | Klc MPa ·√m | 31 | 30 | 30 | 25 | 20 | 15 | 14 |
| ความหนาแน่น | กรัม/ซม3 | 7,1 | 7,1 | 7,1 | 7,1 | 7,2 | 7,2 | 7,2 |
การหล่อแบบเชลล์กระบวนการนี้เรียกอีกอย่างว่ากระบวนการหล่อทรายด้วยเรซินเคลือบล่วงหน้า การหล่อแบบเปลือกร้อน หรือกระบวนการหล่อแกน วัสดุการขึ้นรูปหลักคือทรายฟีนอลิกเรซินเคลือบไว้ล่วงหน้า ซึ่งมีราคาแพงกว่าทรายสีเขียวและทรายเรซินฟูราน นอกจากนี้ทรายนี้ยังไม่สามารถรีไซเคิลได้
กระบวนการหล่อทรายแบบแข็งตัวเองด้วยเรซิน Furan (กระบวนการโนเบค) ใช้ทรายเคลือบเรซิน furan เพื่อสร้างแม่พิมพ์หล่อ หลังจากผสมทรายเดิม (หรือทรายรีเคลม) เรซินฟูรานเหลวและตัวเร่งปฏิกิริยาของเหลวให้เข้ากันแล้วเติมลงในกล่องแกน (หรือกล่องทราย) จากนั้นขันให้แน่นเพื่อแข็งเป็นแม่พิมพ์หรือแม่พิมพ์ในกล่องแกน (หรือทราย) กล่อง) ที่อุณหภูมิห้อง จากนั้นจึงเกิดแม่พิมพ์หล่อหรือแกนหล่อซึ่งเรียกว่าการขึ้นรูปแบบกล่องแกนเย็นที่แข็งตัวได้เอง (แกน) หรือวิธีการชุบแข็งตัวเอง (แกน)
เนื่องจากแม่พิมพ์ถูกสร้างขึ้นที่อุณหภูมิห้องและไม่จำเป็นต้องให้ความร้อน การหล่อทรายแบบแข็งตัวเองจึงถูกเรียกว่ากระบวนการหล่อแบบไม่ต้องอบ วิธีการชุบแข็งตัวเองสามารถแบ่งออกเป็นเรซิน furan ที่เร่งปฏิกิริยาด้วยกรดและวิธีการชุบแข็งด้วยทรายเรซินฟีนอลิก วิธีการชุบแข็งด้วยทรายเรซินยูรีเทน และวิธีการชุบแข็งด้วยตนเองด้วยฟีนอลิกโมโนเอสเตอร์
ทรายเรซิน furan เป็นทรายสารยึดเกาะกล่องเย็นที่แข็งตัวได้เอง จึงเป็นทรายสารยึดเกาะสังเคราะห์ที่เก่าแก่ที่สุดและปัจจุบันใช้กันอย่างแพร่หลายที่สุดในโรงหล่อของจีน ปริมาณเรซินที่เติมในทรายขึ้นรูปโดยทั่วไปคือ 0.7% ถึง 1.0% และปริมาณเรซินที่เติมในทรายหลักโดยทั่วไปคือ 0.9% ถึง 1.1% ปริมาณอัลดีไฮด์อิสระในเรซินฟูรานต่ำกว่า 0.3% และโรงงานบางแห่งลดลงเหลือต่ำกว่า 0.1% ในโรงหล่อในประเทศจีน ทรายที่แข็งตัวได้เองของเรซิน furan ก้าวไปสู่ระดับสากล โดยไม่คำนึงถึงกระบวนการผลิตและคุณภาพพื้นผิวของการหล่อ
เหล็กหล่อเหนียว ซึ่งเรียกอีกอย่างว่าเหล็กหล่อกลม เหล็กหล่อกราไฟท์ทรงกลม หรือเรียกสั้น ๆ ว่าเหล็ก SG เป็นตัวแทนของกลุ่มเหล็กหล่อ เหล็กหล่อกลมได้รับกราไฟท์ทรงกลมผ่านการบำบัดทรงกลมและการฉีดวัคซีน ซึ่งปรับปรุงคุณสมบัติทางกลของเหล็กหล่อได้อย่างมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งความเป็นพลาสติกและความเหนียว เพื่อให้ได้ความแข็งแรงสูงกว่าเหล็กกล้าคาร์บอน
การหล่อเหล็กดัดมีประสิทธิภาพการดูดซับแรงกระแทกได้ดีกว่าเหล็กกล้าคาร์บอน ในขณะที่การหล่อเหล็กกล้าคาร์บอนมีความสามารถในการเชื่อมได้ดีกว่ามาก และในระดับหนึ่ง การหล่อด้วยไอออร์นแบบเหนียวอาจมีคุณสมบัติต้านทานการสึกหรอและสนิมได้ในระดับหนึ่ง ดังนั้นจึงสามารถใช้การหล่อเหล็กดัดกับเรือนปั๊มหรือระบบจ่ายน้ำบางประเภทได้ อย่างไรก็ตาม เรายังต้องมีการป้องกันไม่ให้สึกหรอและเป็นสนิม
เหล็กดัดไม่ใช่วัสดุชนิดเดียว แต่เป็นส่วนหนึ่งของกลุ่มวัสดุที่สามารถผลิตให้มีคุณสมบัติหลากหลายโดยผ่านการควบคุมโครงสร้างจุลภาค ลักษณะเฉพาะที่กำหนดโดยทั่วไปของวัสดุกลุ่มนี้คือรูปร่างของกราไฟท์ ในเหล็กดัด กราไฟต์จะอยู่ในรูปของปมแทนที่จะเป็นสะเก็ดเหมือนในเหล็กสีเทา รูปร่างที่แหลมคมของเกล็ดกราไฟท์จะสร้างจุดรวมตัวของความเค้นภายในเมทริกซ์ของโลหะ และรูปร่างที่โค้งมนของปมจะน้อยลง จึงยับยั้งการสร้างรอยแตกร้าวและเพิ่มความเหนียวที่เพิ่มขึ้นซึ่งทำให้อัลลอยด์มีชื่อ โดยทั่วไปแล้ว หากเหล็กดัดสามารถตอบสนองความต้องการของคุณได้ เหล็กดัดก็อาจเป็นทางเลือกแรกของคุณ แทนที่จะเป็นเหล็กกล้าคาร์บอนสำหรับการหล่อของคุณ
| โลหะและโลหะผสมหล่อทรายเคลือบเรซิน | |
| โลหะและโลหะผสม | เกรดยอดนิยม |
| เหล็กหล่อสีเทา | GG10~GG40; GJL-100 ~ GJL-350; |
| เหล็กหล่อเหนียว (เป็นก้อนกลม) | GGG40 ~ GGG80; GJS-400-18, GJS-40-15, GJS-450-10, GJS-500-7, GJS-600-3, GJS-700-2, GJS-800-2 |
| เหล็กดัดออสเทมเปอร์ (ADI) | EN-GJS-800-8, EN-GJS-1000-5, EN-GJS-1200-2 |
| เหล็กกล้าคาร์บอน | C20, C25, C30, C45 |
| โลหะผสมเหล็ก | 20Mn, 45Mn, ZG20Cr, 40Cr, 20Mn5, 16CrMo4, 42CrMo, 40CrV, 20CrNiMo, GCr15, 9Mn2V |
| สแตนเลส | สแตนเลสเฟอริติก, สแตนเลสมาร์เทนซิติก, สแตนเลสออสเทนนิติก, สแตนเลสชุบแข็งแบบตกตะกอน, สแตนเลสดูเพล็กซ์ |
| อลูมิเนียมอัลลอยด์ | ASTM A356, ASTM A413, ASTM A360 |
| โลหะผสมทองเหลือง / ทองแดง | C21000, C23000, C27000, C34500, C37710, C86500, C87600, C87400, C87800, C52100, C51100 |
| มาตรฐาน: ASTM, SAE, AISI, GOST, DIN, EN, ISO และ GB | |
ข้อดีของการหล่อแบบแข็งตัวเองด้วยทรายเคลือบ Furan Resin:
1) ปรับปรุงความแม่นยำมิติของการหล่อและความขรุขระของพื้นผิว
2) การแข็งตัวของทรายแม่พิมพ์ (แกน) ไม่จำเป็นต้องทำให้แห้ง ซึ่งสามารถประหยัดพลังงาน และยังสามารถใช้กล่องและแม่แบบแกนไม้หรือพลาสติกราคาไม่แพงได้
3) ทรายขึ้นรูปที่แข็งตัวได้เองนั้นง่ายต่อการบดอัดและยุบตัว ง่ายต่อการทำความสะอาดการหล่อ และทรายเก่าสามารถรีไซเคิลและนำกลับมาใช้ใหม่ได้ ซึ่งจะช่วยลดความเข้มของแรงงานในการทำแกน การสร้างแบบจำลอง การตกทราย การทำความสะอาดและการเชื่อมโยงอื่น ๆ อย่างมาก และ มันง่ายที่จะตระหนักถึงการใช้เครื่องจักรหรือระบบอัตโนมัติ
4) เศษส่วนมวลของเรซินในทรายมีเพียง 0.8% ~ 2.0% และต้นทุนวัตถุดิบโดยรวมต่ำ
เนื่องจากวิธีการชุบแข็งตัวเองมีข้อดีเฉพาะที่กล่าวมาข้างต้นหลายประการ วิธีการชุบแข็งตัวเองจึงไม่เพียงแต่ใช้ในการผลิตแกนเท่านั้น แต่ยังใช้สำหรับการหล่อขึ้นรูปด้วย เหมาะอย่างยิ่งสำหรับการผลิตชิ้นเดียวและชุดเล็ก และสามารถผลิตเหล็กหล่อ เหล็กหล่อ และการหล่อโลหะผสมที่ไม่ใช่เหล็ก โรงหล่อของจีนบางแห่งได้เปลี่ยนแม่พิมพ์ทรายแห้งแบบดินเหนียว แม่พิมพ์ทรายซีเมนต์ และเปลี่ยนแม่พิมพ์ทรายแก้วน้ำบางส่วนทั้งหมด

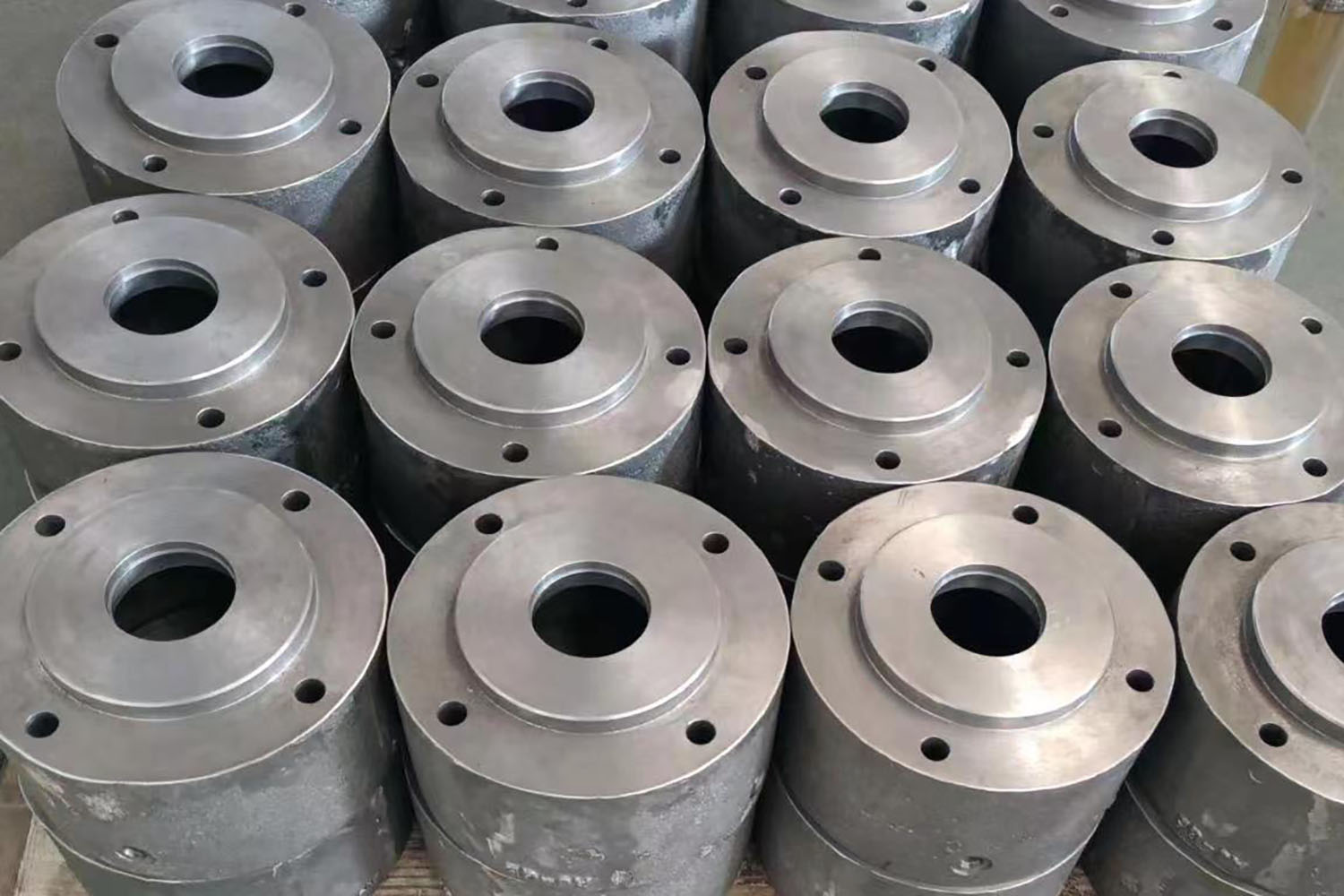

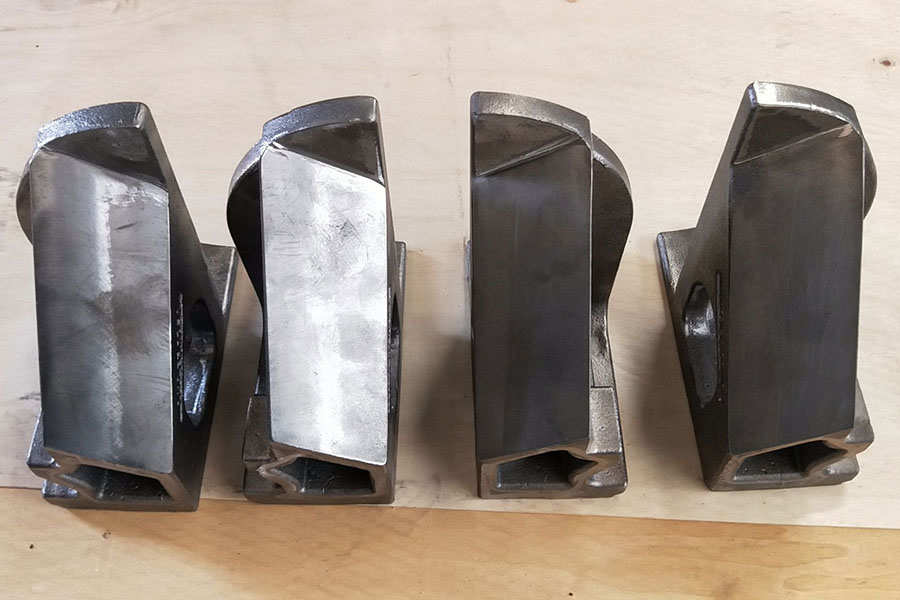

ชิ้นส่วนเหล็กหล่อเหนียว
