การรักษาความร้อนของการหล่อเหล็กกล้าคาร์บอน

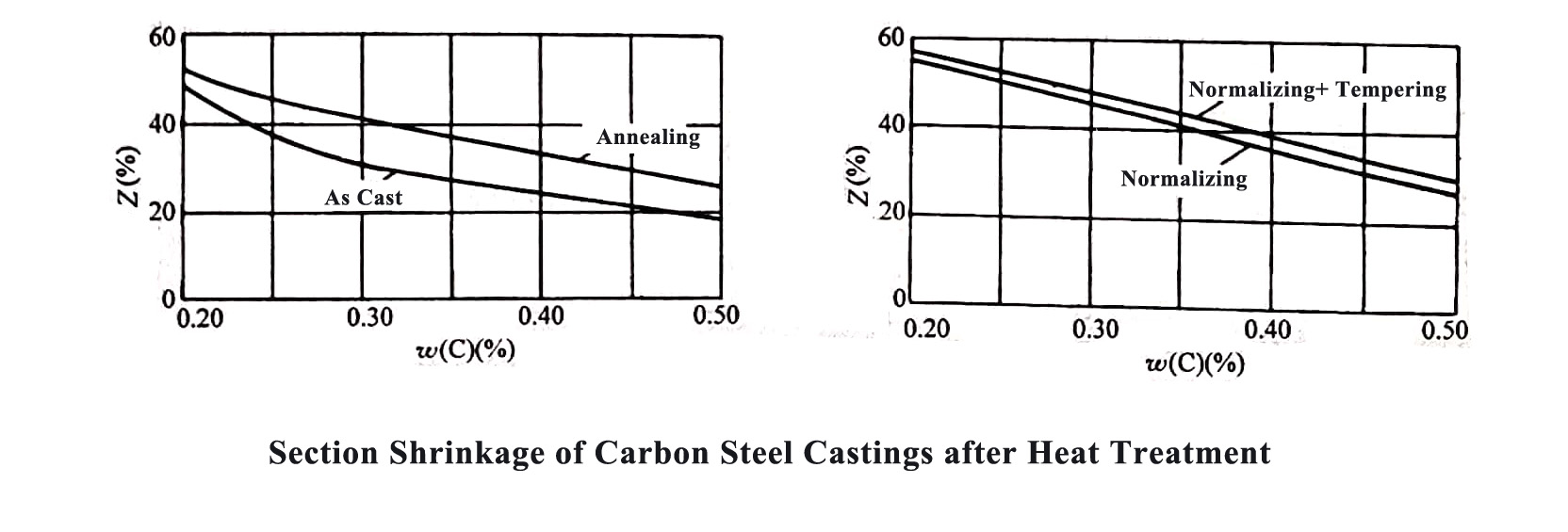

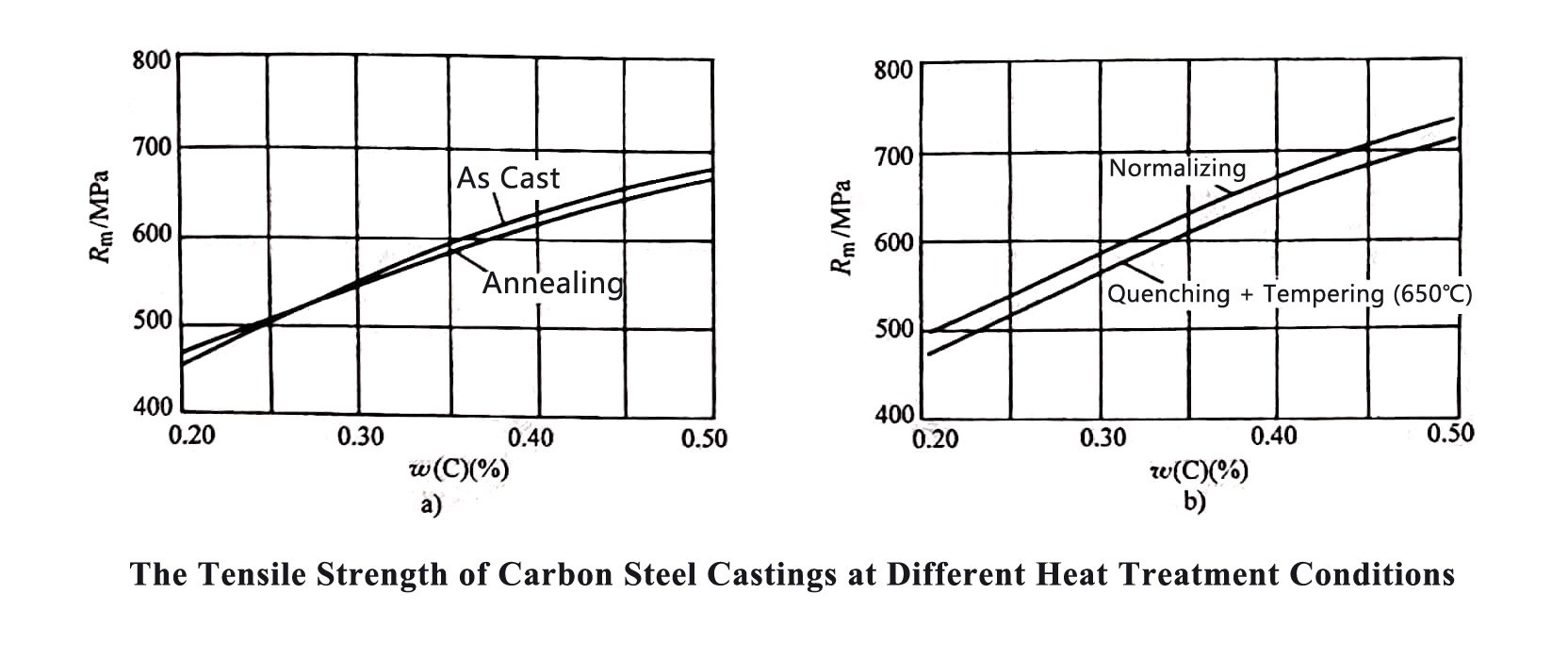

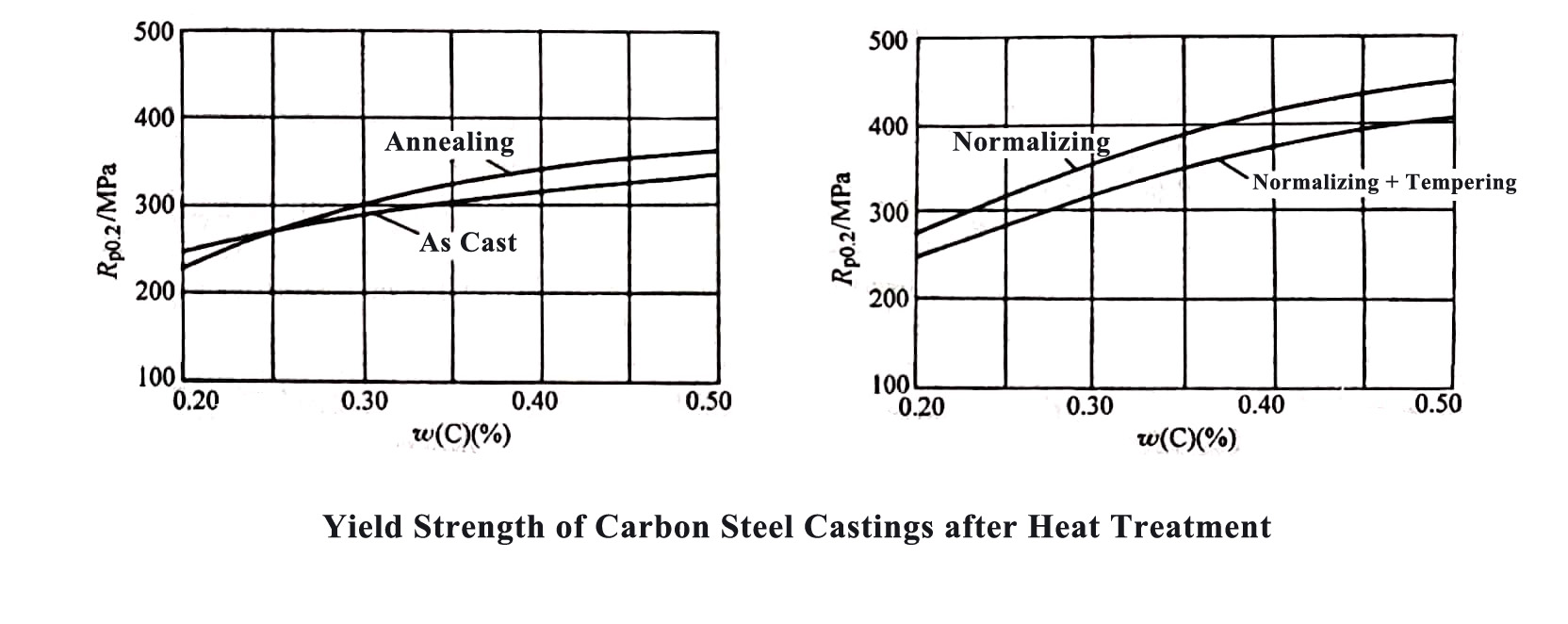

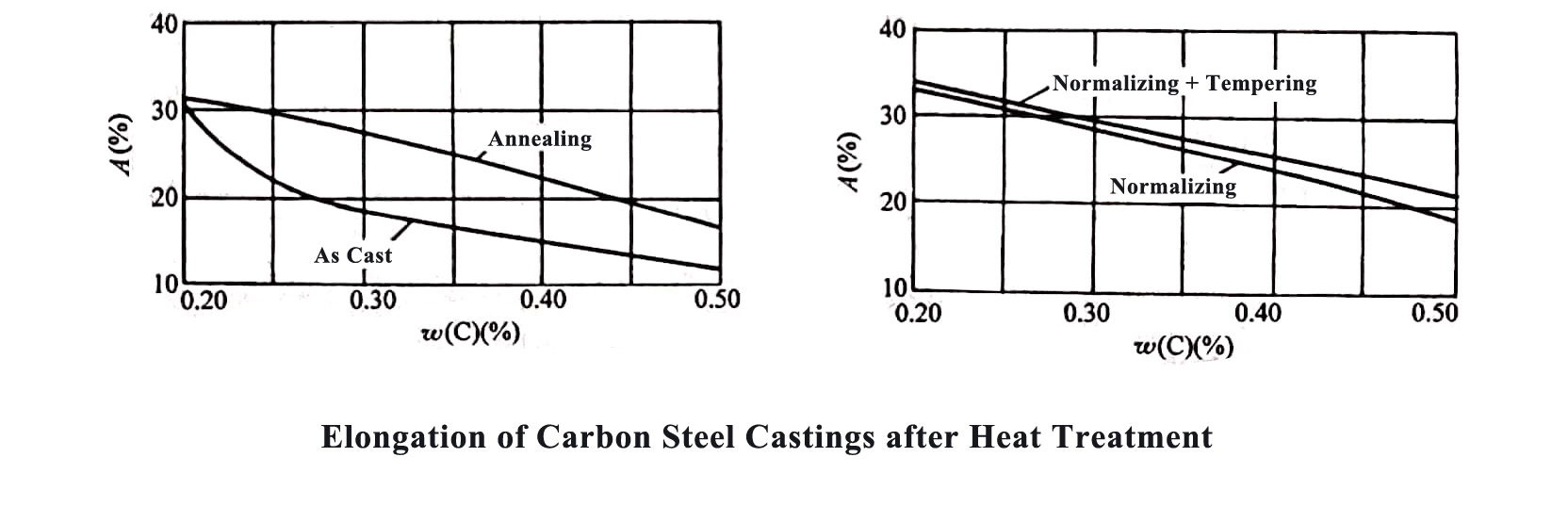

วิธีการอบชุบด้วยความร้อนที่มักใช้สำหรับการหล่อเหล็กกล้าคาร์บอน ได้แก่ การหลอม การทำให้เป็นมาตรฐาน หรือการทำให้เป็นมาตรฐาน + การแบ่งเบาบรรเทา อิทธิพลของวิธีการให้ความร้อนทั้งสามวิธีนี้ต่อคุณสมบัติทางกลของเหล็กกล้าคาร์บอนหล่อแสดงไว้ในภาพด้านล่าง

อุณหภูมิการหลอมและความแข็งของการหล่อเหล็กกล้าคาร์บอน
เกรดของเหล็กกล้าคาร์บอน	ปริมาณคาร์บอน / %	อุณหภูมิการหลอม / ℃	เวลาถือครอง		วิธีการทำความเย็น	ความแข็ง / HBW
			ความหนาของผนัง / มม	เวลา / ชม
ซีจี200 - 400	0.10 - 0.20	910 - 880	<30	1	ทำความเย็นถึง 620 ℃ในเตาเผาแล้วทำให้เย็นลงในอากาศ	115 - 143
ซีจี230 - 450	0.20 - 0.30 น	900 - 870				133 - 156
ZG270 - 500	0.30 - 0.40 น	890 - 860				143 - 187
ZG310 - 570	0.40 - 0.50	870 - 840	30 - 100	เพิ่มขึ้น 1 ชั่วโมง / 30 มม		156 - 127
ZG340 - 640	0.50 - 0.60	860 - 830				187 - 230



สมบัติทางกลของเหล็กหล่อมาตรฐานจะสูงกว่าเหล็กหล่ออบอ่อนเล็กน้อย เนื่องจากระดับการระบายความร้อนอันเดอร์คูลระหว่างการเปลี่ยนแปลงโครงสร้างค่อนข้างใหญ่ ความแข็งจะสูงขึ้น และประสิทธิภาพการตัดก็ดีขึ้นเช่นกัน

การทำให้เป็นมาตรฐานและความแข็งของการหล่อเหล็กกล้าคาร์บอน
เกรดของเหล็กกล้าคาร์บอน	ปริมาณคาร์บอน (%)	การทำให้อุณหภูมิเป็นปกติ / ℃	การแบ่งเบาบรรเทา		ความแข็ง / HBW
			อุณหภูมิ / ℃	วิธีการทำความเย็น
ซีจี200 - 400	0.10 - 0.20	930 - 890	540 - 610	ในเตาหรืออากาศ	126 - 149
ซีจี230 - 450	0.20 - 0.30 น	930 - 890	540 - 610	ในเตาหรืออากาศ	139 - 169
ZG270 - 500	0.30 - 0.40 น	890 - 860	550 - 620	ในเตาหรืออากาศ	149 - 187
ZG310 - 570	0.40 - 0.50	890 - 850	550 - 650	ในเตาหรืออากาศ	163 - 217
ZG340 - 640	0.50 - 0.60	870 - 830	550 - 650	ในเตาหรืออากาศ	187 - 228



สำหรับการหล่อเหล็กกล้าคาร์บอนที่มีปริมาณคาร์บอนสูงและรูปร่างที่ซับซ้อน เพื่อขจัดความเค้นตกค้างและปรับปรุงความเหนียว การบำบัดด้วยการอบคืนตัวสามารถดำเนินการได้หลังจากการทำให้เป็นมาตรฐาน อุณหภูมิการแบ่งเบาโดยทั่วไปคือ 550 ℃ -650 ℃ จากนั้นจึงทำให้เย็นในอากาศ

เมื่อปริมาณคาร์บอนสูงกว่า 0.35% ชิ้นส่วนเหล็กกล้าคาร์บอนที่หล่อสามารถดับและอบคืนตัวได้ (ดับแล้ว + อบคืนความร้อนที่อุณหภูมิสูง) การหล่อเหล็กกล้าคาร์บอนขนาดเล็กสามารถดับและปรับอุณหภูมิได้โดยตรงในสถานะแบบหล่อ การหล่อเหล็กกล้าคาร์บอนขนาดใหญ่หรือซับซ้อนควรได้รับการชุบแข็งและปรับอุณหภูมิหลังจากการทำให้เป็นมาตรฐาน



อุณหภูมิการชุบและแบ่งเบาบรรเทาและความแข็งของการหล่อเหล็กกล้าคาร์บอน
ปริมาณคาร์บอน%	อุณหภูมิดับ / ℃	อุณหภูมิแบ่งเบา / ℃	ความแข็งหลังการอบคืนตัว / HBW
0.35 - 0.45 (ชุดเล็ก)	850 - 830 (ระบายความร้อนในน้ำ)	300 - 400	364 - 444
		400 - 450	321 - 415
		510 - 550	241 - 286
		540 - 580	228 - 269
		580 - 640	192 - 228
0.45 - 0.55 (ชุดเล็ก)	830 - 810 (ทำความเย็นในน้ำหรือน้ำมัน)	550 - 630	220 - 240
		450	➤ 269
		550	➤ 248
		650	➤ 228
0.30 - 0.40 (มวลชุด)	840 -880 (ทำความเย็นในน้ำหรือน้ำมัน)	520 - 550	229 - 269
		530 - 560	217 - 255
		540 - 570	207 - 241
		550 - 580	187 - 229
0.40 - 0.50 (มวลชุด)	820 - 840 (ทำความเย็นในน้ำหรือน้ำมัน)	530 - 560	229 - 269
		550 - 580	217 - 255
		560 - 590	207 - 241
		570 - 600	187 - 229
