กระบวนการหล่อแม่พิมพ์เชลล์

กระบวนการหล่อแม่พิมพ์เปลือกหอยเรียกอีกอย่างว่ากระบวนการขึ้นรูปเปลือกหอย เป็นกระบวนการหล่อแม่พิมพ์แบบใช้แล้วทิ้งซึ่งใช้ทรายเคลือบเรซินเพื่อสร้างแม่พิมพ์ ในกระบวนการหล่อแม่พิมพ์เปลือกหอย แม่พิมพ์จะทำเหมือนเปลือกหอย ใช้แม่พิมพ์บางหรือกลวงเพื่อให้น้ำหนักของแม่พิมพ์น้อยลงและการจัดการแม่พิมพ์ทำได้ง่ายขึ้น

ในการผลิตแม่พิมพ์แบบบางนั้น จะใช้ฟีนอลเรซินที่มีการเติมทรายซิลิกาเล็กน้อยเป็นวัสดุแม่พิมพ์ ในการหล่อแม่พิมพ์เปลือกหอยต้องใช้ลวดลายโลหะ เตาอบ ส่วนผสมของเรซินทราย กล่องเท และโลหะหลอมเหลวการหล่อแบบหล่อเปลือกช่วยให้สามารถใช้โลหะทั้งที่เป็นเหล็กและไม่ใช่เหล็กซึ่งโลหะหลอมเหลวที่นิยมใช้กันมากที่สุดคือเหล็กหล่อสีเทา, เหล็กหล่อเหนียว, เหล็กคาร์บอน,โลหะผสมเหล็ก, สแตนเลส, อลูมิเนียมอัลลอยด์ และโลหะผสมทองแดง

ขั้นตอนการหล่อแม่พิมพ์เปลือกหอย

1. การสร้างลวดลาย – สร้างลวดลายโลหะสองชิ้นให้เป็นรูปทรงของลวดลายที่ต้องการ
2. การสร้างแม่พิมพ์ – ขั้นแรก แต่ละครึ่งของรูปแบบจะถูกให้ความร้อนที่ 175-370°C และเคลือบด้วยสารหล่อลื่นเพื่อให้สามารถแยกออกจากรูปแบบที่เกิดขึ้นได้ง่าย จากนั้น รูปแบบการให้ความร้อนจะถูกยึดเข้ากับกล่องทิ้งขยะ กล่องทิ้งขยะกลับด้าน เพื่อให้ส่วนผสมของเรซินทรายเคลือบลวดลายได้ รูปแบบการให้ความร้อนช่วยรักษาส่วนผสมบางส่วน ซึ่งขณะนี้ก่อตัวเป็นเปลือกรอบๆ รูปแบบ แต่ละรูปแบบครึ่งหนึ่งและเปลือกโดยรอบจะถูกบ่มจนเสร็จสิ้นในเตาอบ จากนั้นเปลือกจะถูกดีดออกจากลวดลาย

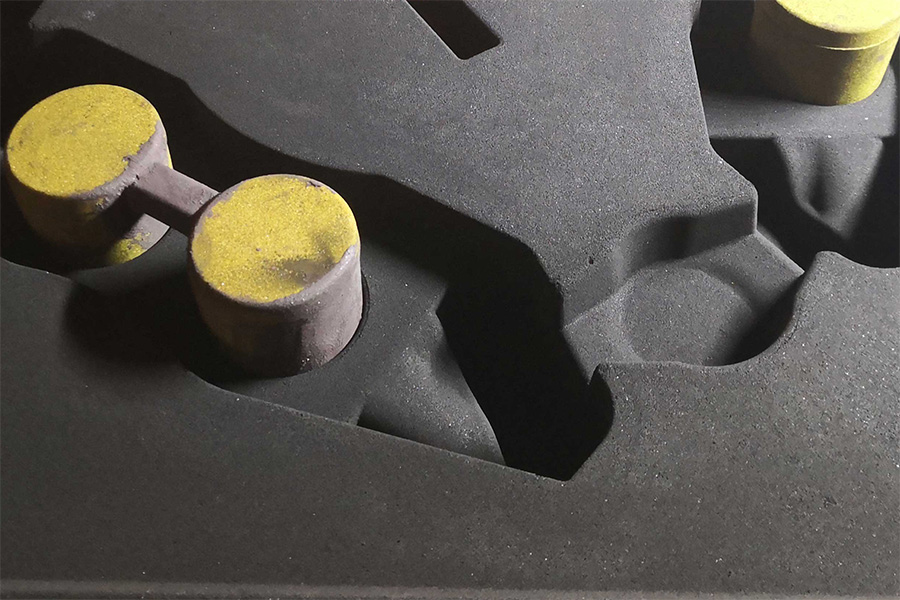

3. การประกอบแม่พิมพ์ – เปลือกหอยทั้งสองซีกจะเชื่อมต่อกันและยึดไว้อย่างแน่นหนาเพื่อสร้างแม่พิมพ์เปลือกหอยที่สมบูรณ์ หากจำเป็นต้องใช้แกนใดๆ ให้ใส่แกนเหล่านั้นก่อนปิดแม่พิมพ์ จากนั้นนำแม่พิมพ์เปลือกหอยไปใส่ในขวดและรองรับด้วยวัสดุรองรับ
4. การเท – แม่พิมพ์จะถูกยึดเข้าด้วยกันอย่างแน่นหนา ในขณะที่โลหะหลอมเหลวจะถูกเทจากทัพพีลงในระบบ gating และเติมเข้าไปในโพรงแม่พิมพ์
5. การทำความเย็น – หลังจากเติมแม่พิมพ์แล้ว โลหะหลอมเหลวจะปล่อยให้เย็นและแข็งตัวเป็นรูปร่างของการหล่อที่ต้องการ
6. การถอดแบบหล่อ – หลังจากที่โลหะหลอมเหลวเย็นลง แม่พิมพ์จะแตกและถอดแบบหล่อออก กระบวนการตัดแต่งและทำความสะอาดจะดำเนินการเพื่อกำจัดโลหะส่วนเกินออกจากระบบป้อน และเพื่อแยกอนุภาคทรายขนาดเล็กออกจากแม่พิมพ์

คุณสมบัติของกระบวนการขึ้นรูปเชลล์:

• • ในกระบวนการขึ้นรูปเชลล์ ความหนาและน้ำหนักของแม่พิมพ์น้อยลง
• • อัตราการผลิตแม่พิมพ์เปลือกหอยสูงมาก
• • เนื่องจากเชื้อรามีความพรุนต่ำ จึงต้องใช้ไรเซอร์ผ่าน

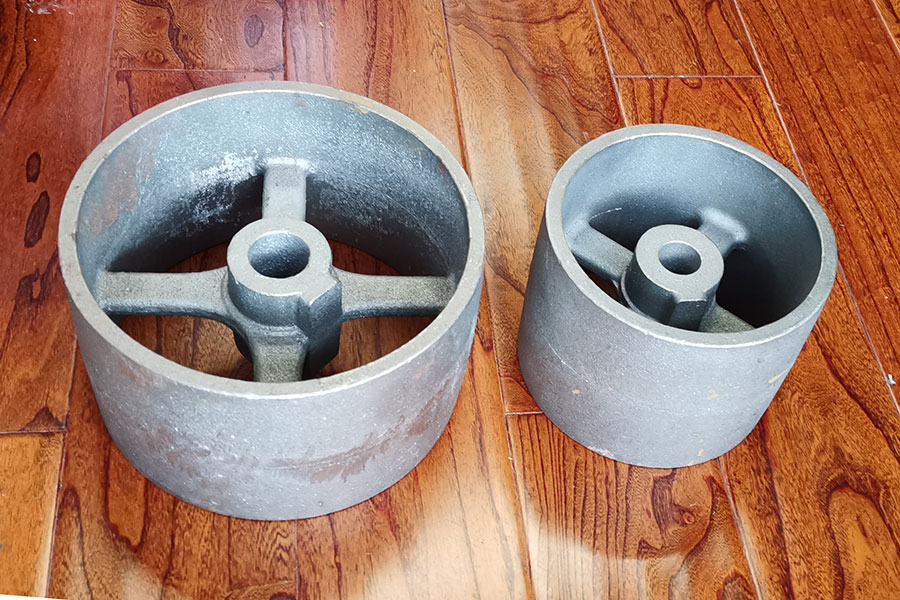

• • มีประโยชน์สำหรับงานวงกลมและสมมาตรเท่านั้น
• • ไม่สามารถสร้างรูปร่างที่ซับซ้อนสูงได้โดยใช้วิธีการหล่อแบบเปลือกหอย
• • กระบวนการนี้ทำให้การหล่อมีมิติที่แม่นยำยิ่งขึ้นเมื่อเปรียบเทียบกับกระบวนการอื่นกระบวนการหล่อทราย.
• • สามารถใช้มุมร่างด้านล่างได้
