การตรึงและการวางตำแหน่งของแกนทราย

การตรึงและการวางตำแหน่งแกนทรายสามารถทำได้ด้วยวิธีการต่างๆ เพื่อให้แน่ใจว่าแกนทรายจะคงอยู่กับที่ในระหว่างกระบวนการหล่อ:

1.พิมพ์หลัก: สิ่งเหล่านี้คือส่วนต่อขยายของโพรงแม่พิมพ์ที่ยึดแกนให้อยู่ในตำแหน่ง พวกเขาให้วิธีการทางกลในการยึดแกนและทำให้มั่นใจในการจัดตำแหน่ง

2.ลูกประคำ: สิ่งเหล่านี้คือส่วนรองรับโลหะขนาดเล็กที่ยึดแกนให้อยู่กับที่ ได้รับการออกแบบมาเพื่อหลอมรวมกับโลหะหลอมเหลว และกลายเป็นส่วนหนึ่งของการหล่อขั้นสุดท้าย

3.กล่องหลัก: สิ่งเหล่านี้ถูกใช้เพื่อสร้างแกนทรายและให้แน่ใจว่าพวกมันพอดีกับภายในแม่พิมพ์อย่างสมบูรณ์ การออกแบบกล่องหลักต้องคำนึงถึงการหดตัวและการขยายตัวของทรายด้วย

แกนเชิงลบ

แกนเชิงลบหรือแกนเนกาทีฟใช้เพื่อสร้างส่วนล่างหรือคุณสมบัติภายในที่ไม่สามารถสร้างด้วยแกนทั่วไปได้ โดยทั่วไปจะทำจากขี้ผึ้งหรือวัสดุอื่นๆ ที่สามารถดึงออกได้หลังกระบวนการหล่อ การออกแบบแกนลบต้องพิจารณาอย่างรอบคอบเพื่อให้แน่ใจว่าสามารถถอดออกได้ง่ายโดยไม่ทำให้การหล่อเสียหาย

การระบายอากาศ การประกอบ และการประกอบแกนทรายเบื้องต้น

1.การระบายอากาศ: การระบายอากาศที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้ก๊าซที่เกิดขึ้นระหว่างกระบวนการเทระบายออกไป ช่องระบายอากาศสามารถเกิดขึ้นได้ภายในแกนกลางหรือเพิ่มเป็นส่วนประกอบแยกกัน การระบายอากาศที่ไม่เพียงพออาจทำให้เกิดก๊าซพรุนและข้อบกพร่องในการหล่ออื่นๆ

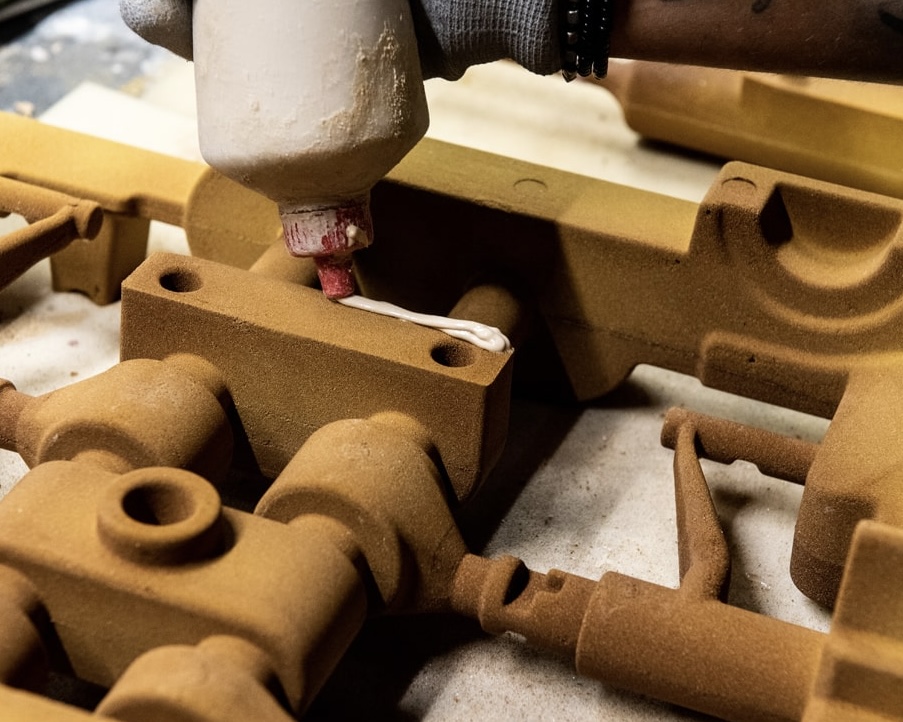

2.การประกอบ: ในแม่พิมพ์ที่ซับซ้อน อาจจำเป็นต้องประกอบหลายแกนเพื่อสร้างรูปร่างสุดท้าย ซึ่งต้องมีการจัดตำแหน่งและการยึดที่แม่นยำเพื่อให้แน่ใจว่าแกนประกอบเข้าด้วยกันอย่างถูกต้อง จิ๊กสำหรับประกอบและฟิกซ์เจอร์มักใช้เพื่อช่วยในกระบวนการนี้

3.ก่อนการประกอบ: การประกอบแกนล่วงหน้าด้านนอกแม่พิมพ์สามารถปรับปรุงความแม่นยำและลดเวลาในการติดตั้งได้ ซึ่งเกี่ยวข้องกับการประกอบแกนเป็นหน่วยเดียวก่อนที่จะวางลงในโพรงแม่พิมพ์ การประกอบล่วงหน้ามีประโยชน์อย่างยิ่งสำหรับแกนขนาดใหญ่หรือซับซ้อนซึ่งยากต่อการจัดการทีละแกน
